硫化机中心机构缸体内径珩磨装置设计

郑州山源机械有限公司 http://www.hnhbzc.com 发布时间:2020-03-30 10:27

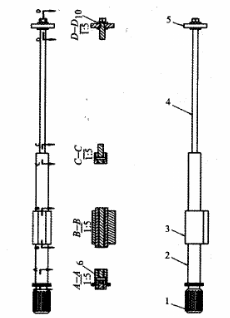

1.内径珩磨装总图

图为本设计实施方式的结构示意图。

1-电机:2-磨杆:3-固定座;4- -转轴:5-千叶轮;6-滚珠轴承

珩磨装置结构示意图

2.动作过程及原理

本设计硫化机中心机构缸体内径珩磨装置专门为珩磨硫化机中心机构缸体而设计，其主体为高速运转的千叶轮。所述千叶轮通过磨头夹固定在转轴上，转轴通过滚珠轴承与固定座维持在一定的水平位置，电

机带动转轴转动，从而为千叶轮提供珩磨中心机构缸体所需的转速。同时，利用车床卡爪及中心架固定好中心机构缸体，利用车床的转动实现中心机构缸体的转动，中心机构缸体的转动与千叶轮转动以及相对轴向运动，实现了对缸体的抛光珩磨。

3.主要技术参数

电机功率:5kw

转轴长度范围: 800~3 600 mm

千叶轮大小范围: 80~350 mm

适应缸体长度范围: 500~3 000 mm

适位缸体内径范围: 100~350 mm
