广泛应用于工业生产中的金刚石软磨片热压成型机:是利用带有热源的模具对加有国化剂的原材料(如玻璃纤维毡)进行因化成型的设备。产品质量要求的提高，对模具温度控制精度及上模升降拉制准确性和可靠性提出了更高的要求。原有的金刚石软磨片热压成型机控制系统采用维电接触器控制乐统和常规仅表实现模具的升降控制及温度位式控制，系统可靠性不高，温度波动较大,恒压时间不准。为此,采用专为工业环境下应用而设计的可编程序控制器(PLC). 一体化温度变送器和调压模块构成控制系统，实现对热压机高精度和高可靠性的自动控制。系统操作简便，便于维护，控制质量高，大大的提高了热压机的工作效率。



      控制系统程序设计采用基于个人计算机的CXxprogrammer编程软件。适用于OMRON PLC的用户程序编制。通过PC/PPI电缆与PLC:编程口相连，支持梯型图或指令编程。它还可以使用统一的WINDOWS开发工具操作，其强大的监控和调试功能使得程序开发简单。其控制系统软件设计流程图如图所示。.

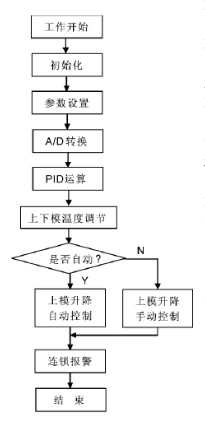

图 PLC程序流程图
