添加剂对金刚石干磨片磨削性能的影响
郑州山源机械有限公司 http://www.hnhbzc.com 发布时间:2020-08-27 08:46

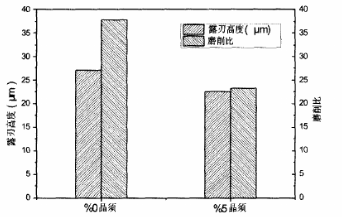

采用实验干磨片在实验室进行磨削轴承钢材料试验，研究硼酸铝晶须对干磨片磨削性能的影响规律,测试干磨片的露刃高度和磨削比,结果见图。
在磨削过程中发现:
(1)未添加硼酸铝晶须的干磨片(HRB硬度为75)磨削时单次最大进刀量0.04mm,机床震动较大,干磨片表面磨屑相对较多,工件表面粗糙度Ra为0.348;
(2)添加5%晶须干磨片(HRB硬度为60)磨削时单次最大进刀量为0.055mm,机床震动正常，干磨片表面磨屑较少,工件表面粗糙度Ra为0.416。
从图可以看出:
(1)干磨片添加硼酸铝晶须后,虽然露刃高度由27μm降至22μm,但是磨削过程较平稳,工件表面粗糙度增加,说明干磨片锋利性有较大提高。
(2)干磨片添加硼酸铝晶须后,磨削比由37降至23,主要是因为未添加干磨片黏屑多,且麝削量较少,因此测量数据有- -定误差。
由上述数据看出,干磨片在添加硼酸铝晶须后硬度降低,利于修整,因此干磨片锋利性更好。另外,结合剂添加硼酸铝晶须后把持磨料强度高,不会降低干磨片的耐用度和寿命。
