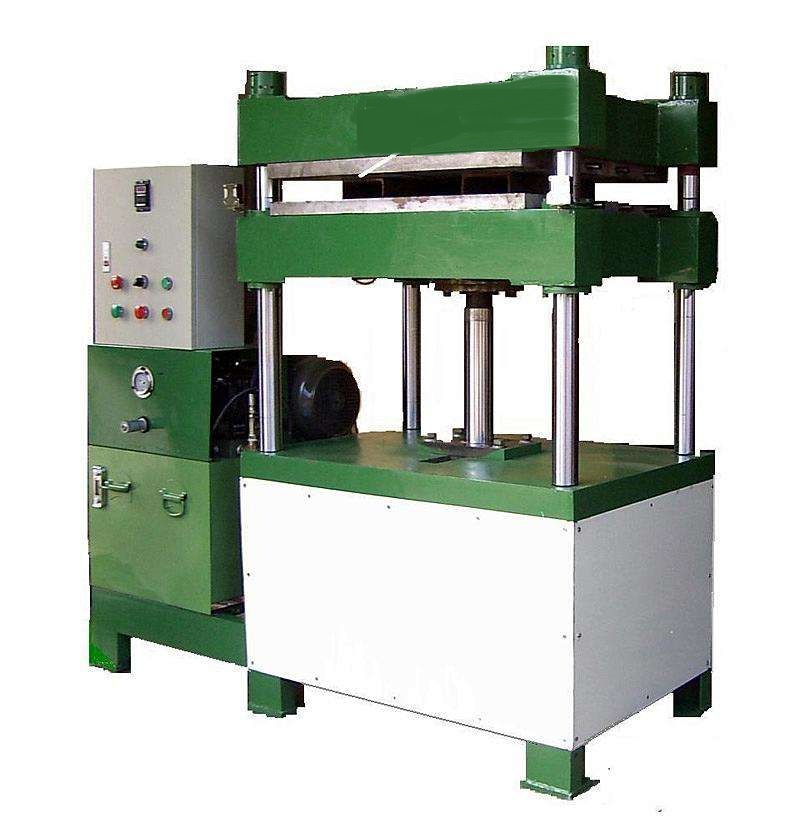

硫化机棘式螺母、棘式垫片的结构设计
郑州山源机械有限公司 http://www.hnhbzc.com 发布时间:2020-02-19 11:57
依据棘轮机构运动原理”，将连接件螺母，垫片在其结合面处设计为断面呈棘形的三角形锥状，沟槽呈周向均布、轴向锥体状，沟槽相触吻合，构件正向运动时因斜面倾斜角小可相对运动实现连接，反向运动时因斜面倾斜角大运动自锁实现防松，沟槽的均分份数、沟槽几何角度以及沟槽轴向锥度可依据载荷的大小、预紧力连续性要求等确定。
同时依据可拆性要求，棘式垫片设计了边翼，通过机械翘起边翼实现可拆。垫片边翼的数量、尺寸可依据载荷大小、垫片材料及螺纹尺寸等确定，为了机械翘起边翼方便，也可以在螺母的侧面加工出与垫片边翼相吻合的凹槽。
同时依据可拆性要求，棘式垫片设计了边翼，通过机械翘起边翼实现可拆。垫片边翼的数量、尺寸可依据载荷大小、垫片材料及螺纹尺寸等确定，为了机械翘起边翼方便，也可以在螺母的侧面加工出与垫片边翼相吻合的凹槽。
棘式螺母、棘式垫片的结构设计参数如下确定:
(1) 均布棘形沟槽的份数n可依据连接预紧力连续性强弱确定，n=15~25。
(2)正向倾角a应满足连接运动性能要求，a=3~5"。
(3)反向倾角β应满足反向自锁可靠性能要求，β-80~88°。
(4)沟槽锥角0应满足两连接件的沟槽相触吻合要求，依据几何尺寸推得。
(5)沟槽接触面应满足挤压强度条件要求:0, < [o]。
(6)棘式垫片的边翼数量s根据垫片材料、 螺纹尺寸等取2、3. 4、6.
(7)棘式垫片的边翼应满足挤压强度条件要求:σ,≤[小。
